BG电子中国大陆三埃公司在长达二十年的研究基础上，通过大量的试验，推出一种新的皮带秤误差理论——内力理论。成功地开发出新产品——阵列式皮带秤，取得了高准确度、高稳定性、免维护的效果，使用准确误差可长期保持在0.2%以内。
产品特点：
阵列式皮带秤长期保持0.2%精度
新的皮带秤误差理论支持下的专利产品（CN200710025317.0 ）；
由多个称重单元组成称重阵列，系统准确度高；
具有很高的称重稳定性，可在恶劣环境下长期可靠工作；
阵列式皮带秤是BG电子中国大陆三埃公司根据称重误差理论“内内理论”和“皮带效应理论”而研制的新型皮带秤，并获得国家发明专利（发明专利证书号：200710025317.0）这一发明，打破了传统皮带秤误差理论的束缚，采用新的设计理念、新的产品结构和计算机软件技术，使得皮带秤的称重准确度得到实质性的提高，长期稳定性得到极大地改善。这一发明，打破了全世界二十多年来在皮带称重技术上停滞不前的僵局，达到了较高的技术水平。
阵列式皮带秤的定义

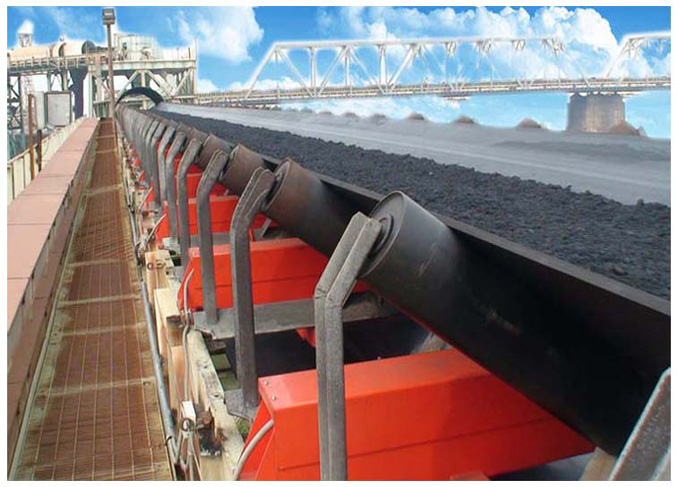

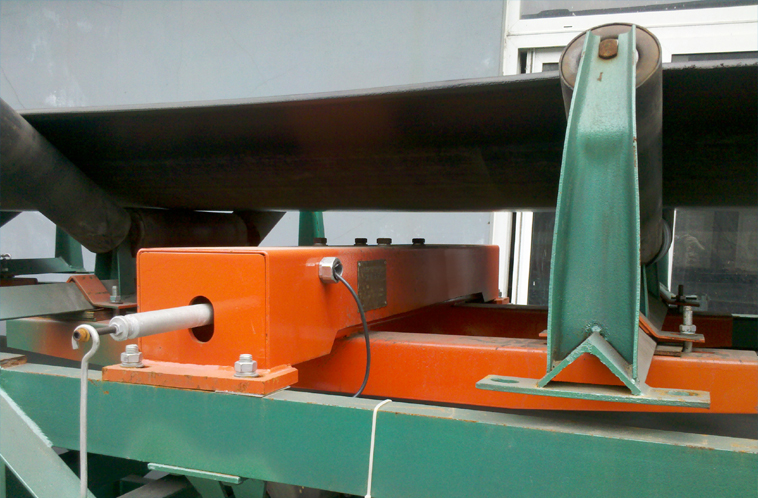

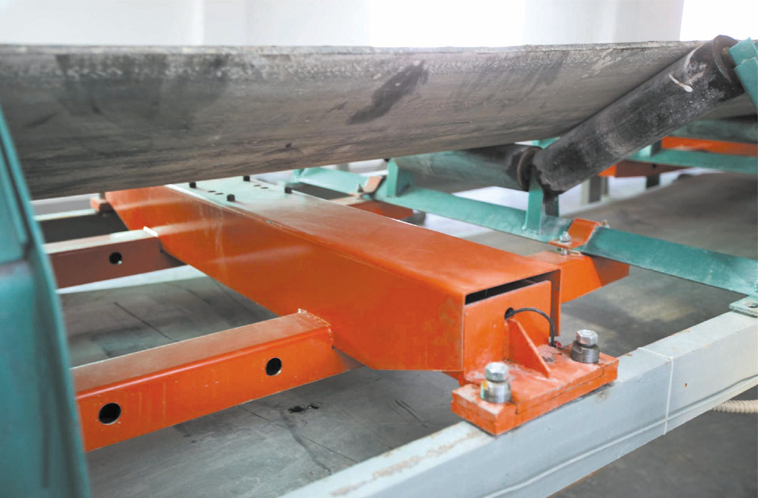

1.单点悬浮式称重单元：以一只特制的称重传感器为单点支承，采用物殊的秤体结构，安装两组或多称重托辊组成一个独立的称重单元。

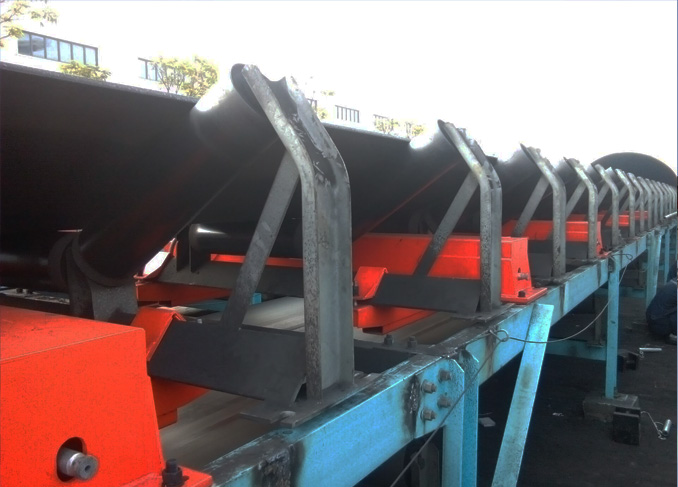

2.阵列式皮带秤：将一组（2-8只或更多）单元采用连续安装的方式，组成一个称重阵列。

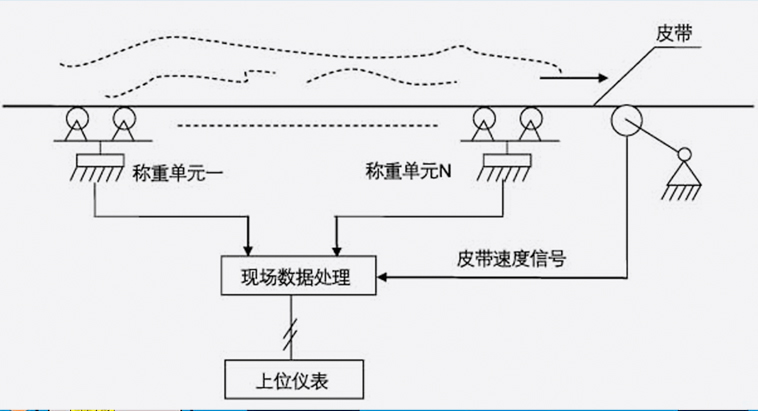

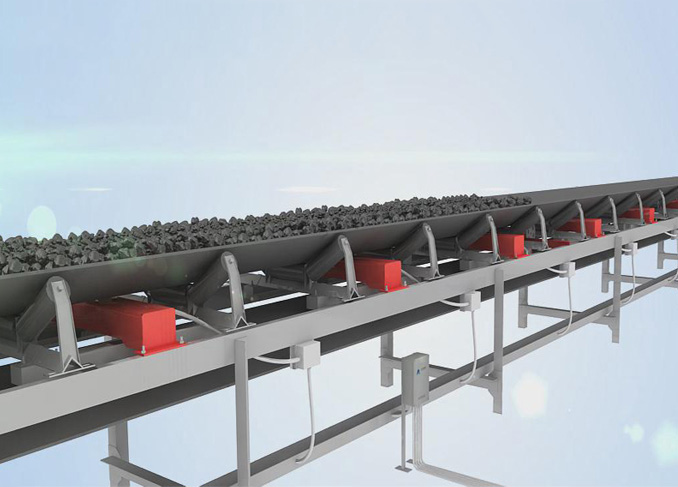

图一：阵列式皮带秤框图
阵列式皮带秤的技术突破
技术突破一：理论刷新
摒弃传统皮带秤误差理论、创建新的误差理论，皮带秤主要误差源——皮带张力影响基本消除

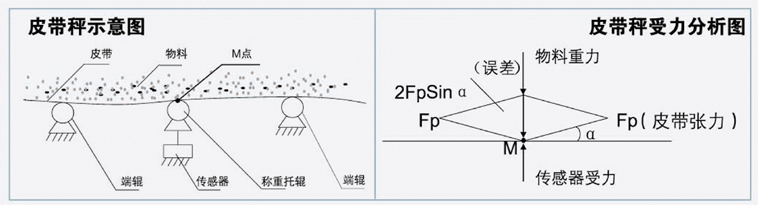

传统皮带秤误差理论：
阵列式皮带秤之“内力理论”：
对一个单独的称重单元来说，其皮带张力的影响和传统皮带秤装态相同；在一个连续安装的称重阵列中，相邻单元的皮带张力影响相互抵消。即一个连续安装的称重阵列内部皮带张力影响力成为一种“内力”，对称重的影响为零，皮带张力的影响阵列的出、入口处的单元。
阵列式皮带秤之“皮带效应理论”：
“皮带效应”是指皮带的硬度、弱性等物理特性对称重产生的效应。在皮带张力的作用下槽形皮带呈半刚性状，当支承点高度不在一个准直面时，皮带沿运行方向会产生波浪、其对称重产生的影响称之为“皮带效应”。
“皮带效应”的影响随皮带的硬度、物料的流量、环境的流量、环境的温度等因素的变化而变化。阵列式皮带秤通过检测、分析各单元采样值、建立一个“皮带效应”影响的数学模型并进行补偿修正。
阵列式皮带秤的技术突破二：结构刷新
在“内力理论”指导下，采用与常规皮带秤截然不同的设计理念，称重单元整体结构十分有特点，特别适合在恶劣工况下长期工作，对提高皮带秤的长期稳定期稳定性起到了关键作用。

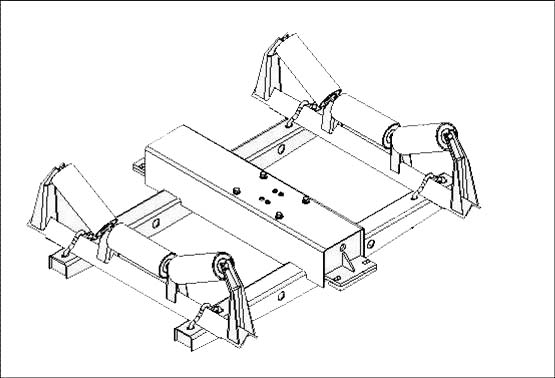

单元使用一只称重传感器，支承两组称重托辊组
采用高抗弯性能结构设计
结构简便，重量轻，现场安装快捷、方便
称重托辊组采用皮带机原有托辊组
日常工作中免维护
技术突破三：单点式称重传感器
阵列式皮带秤所用称重传感器为经多方研究成功的特制专用传感器，传感器具有抗水平力、偏载等多项良好性能指标，与阵列式结构结合，整体性能大大提升。
技术突破四：传感器温度补偿技术
传感器使用前经过全面筛�。卸嘞钚阅苁匝椋繁７现柿恳蟆�
传感器全部经过带载荷宽范围温度试验，试验过程通常达48小时以上。
传感器在整个温度范围内的零点、灵敏系数、滞后等均列入运算补偿内容，极大地提高了阵列式皮带秤的长期稳定性。
经补偿的传感器可在各种环境温度下保持其准确性。

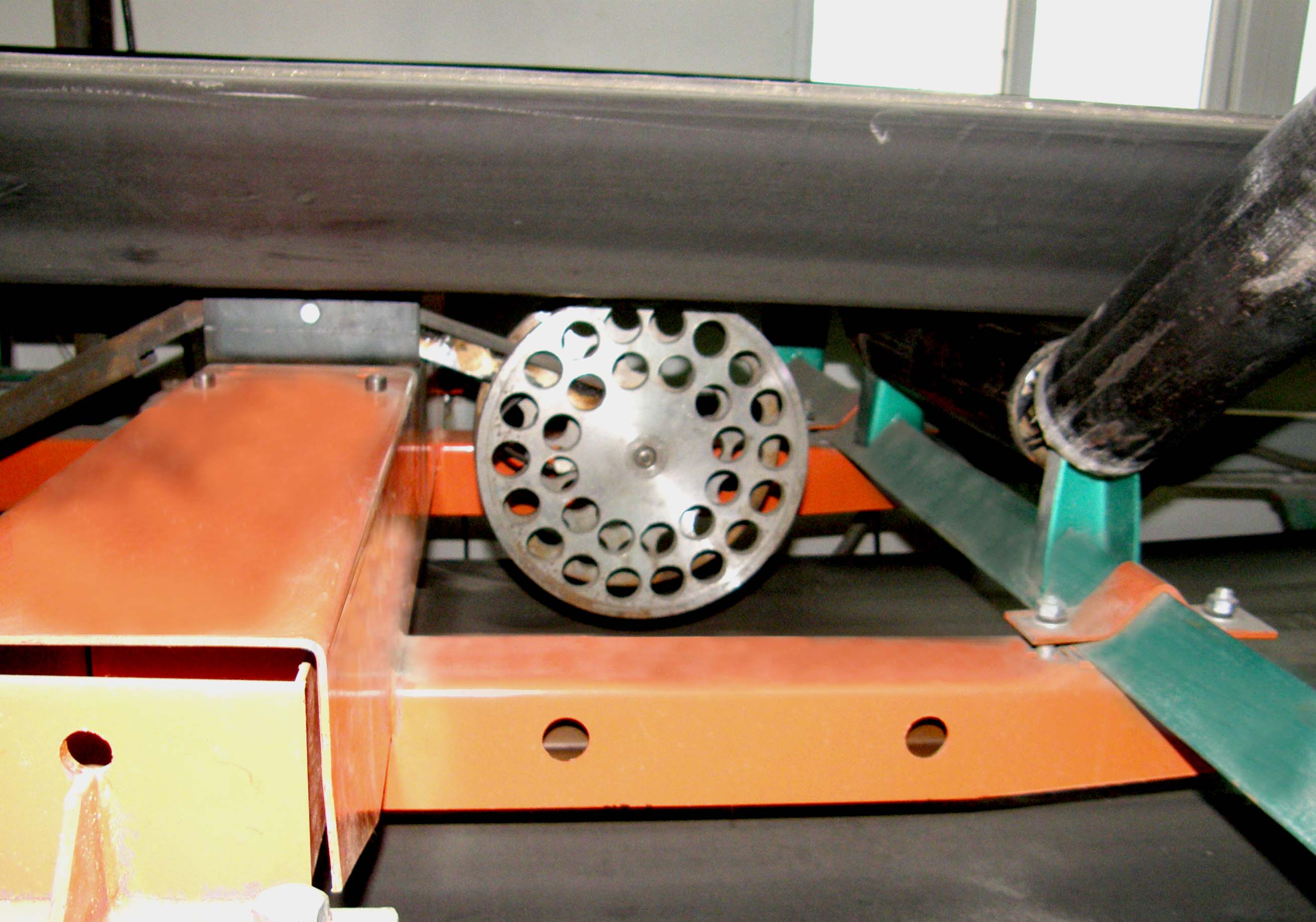

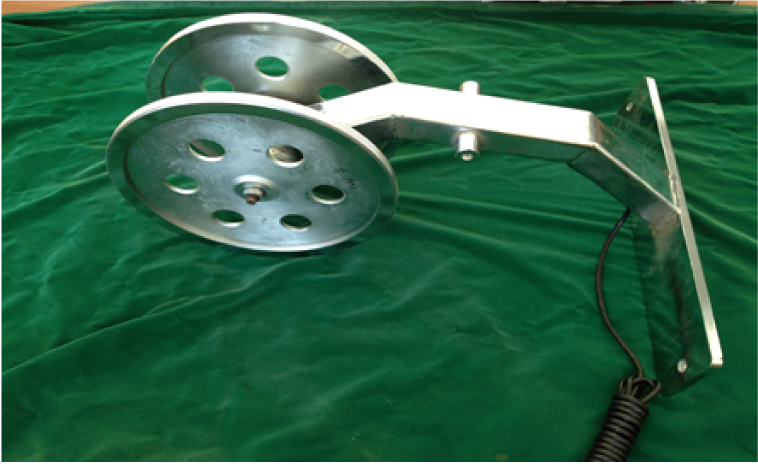

技术突破五：皮带测速方式
上置式安装
直接测量称量段皮带速度
双幅大盘结构
具有极小的测速误差
技术突破六：功能强大的软件
张力补偿修正——对出入口单元张力影响补偿修正
温度补偿修正——对传感器因环境温度变化影响补偿修正
“皮带效应”补偿修正——对“皮带效应”影响补偿修正
“拉格朗日”线性修正——对大小流量非线性影响修正
故障早期侦测、预警、故障单元自动切除
技术突破七：标定简易方便，可实现挂码标定
在内力理论及皮带效应理论及各种补偿修正软件的支持下，阵列式皮带秤的长期稳定性取得革命性的突破，无需通过频繁地实物检定来保持皮带秤的准确度。同时由于消除了皮带张力及皮带效应的影响，阵列式皮带秤可以采用简单方便的挂码标定法。
技术突破八：远程工程师诊断系统
基于“物联网”技术的ZLENT无线遥测、遥讯、遥控远程工程师诊断系统，可对用户进行：设备故障诊断、预警及排除等延伸服务。

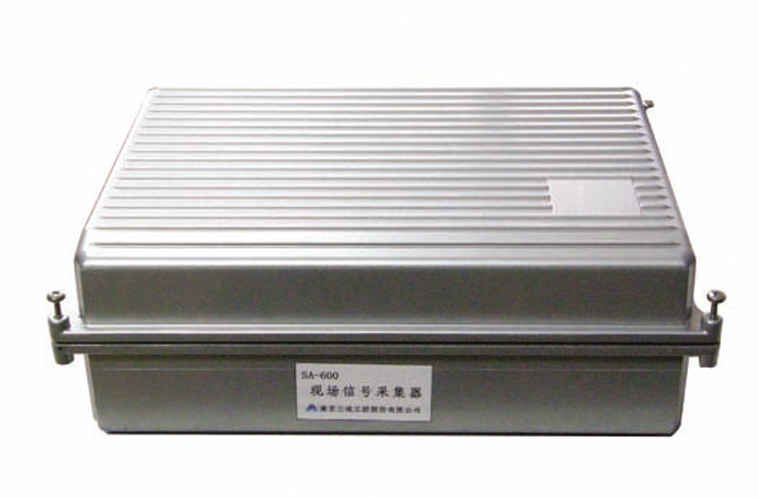

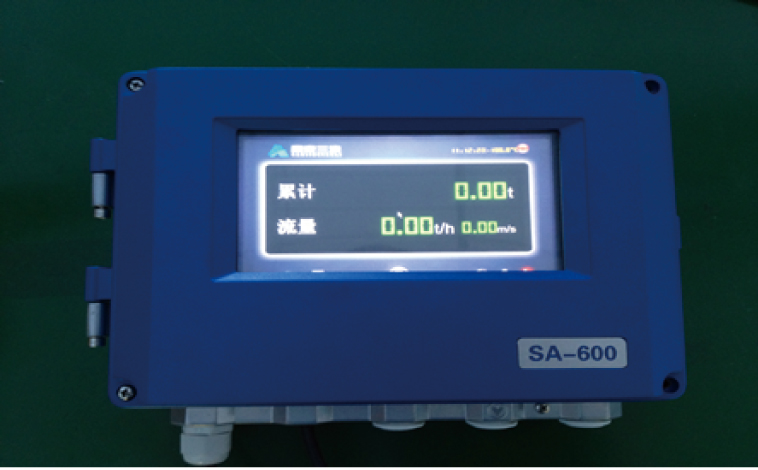

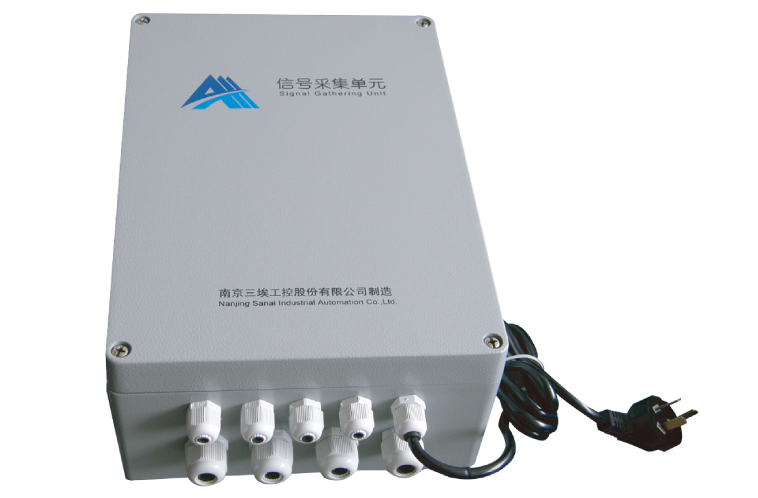

ZLNET系统组成：

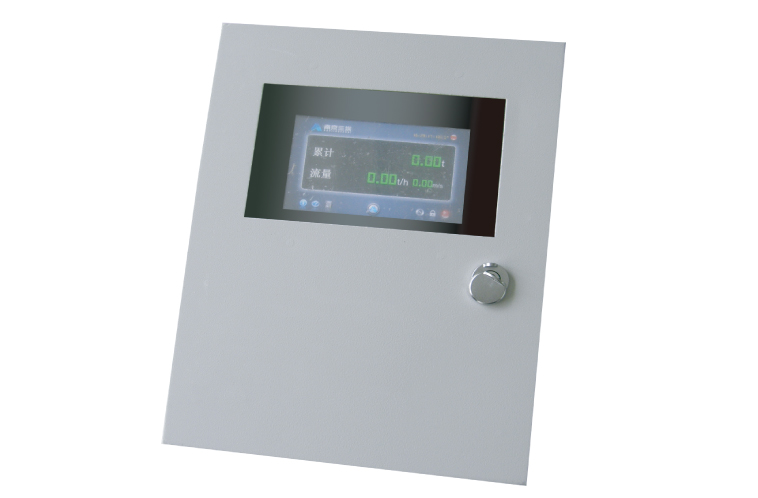

SA/ICS-ZL-I阵列式皮带秤
八路独立的称重传感器输入
二路独立的高速脉冲输入
八个可编程开关量输入
二路可编程电流输出
正压式称重单元

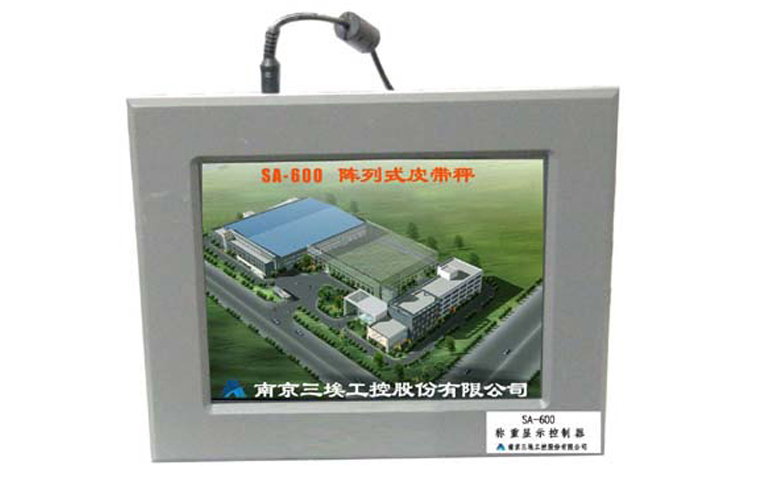

SA/ICS-ZL-Ⅱ阵列式皮带秤
八路独立的称重传感器输入 ☆二路独立的高速脉冲输入
八个可编程开关量输入 ☆RS232通讯接口、隔离的RS485通讯接口、以太网通讯
反拉式称重单元——无积料、免维护 ☆通讯协议支持：Modbus ASC、Modbus TCP 、Profibus-DP、Ethernet/IP
阵列式皮带秤的优点
称重精度明显提高并有良好的长期稳定性。
对称重单元刚度要求大大降低，重量减轻
有效抑制皮带张力变化的影响，对安装位置要求放宽
单支承去除结构变形产生的干涉
对称重托辊共面性要求降低
维护量极小。托辊沾料无影响
适用于贸易结算和比较重要的散装物料计量
有系统远程专家诊断、排除、可实现故障远程专家早期诊断、预警、排除
阵列式皮带秤的优点参数
|
额定流量 |
30t/h---13000t/h |
|
实物检定误差 |
单无数n=8;≤ 0.1%（首次检定）；≤0.2%（使用中） |
|
阵列单元数 |
n≤8 |
|
有效称量段长度 |
2L×n（L：托辊间距） |
|
皮带宽度 |
500---2400mm |
|
皮带速度 |
0.5---5m/s |
|
皮带机型号码 |
TD75、DTⅡ |
|
通讯协议 |
标准MODBUS |
|
通讯接口 |
RS---485、RS-232、以太网 |
